80-7061-011-01.
| Quantità: | |
|---|---|
Descrizione:

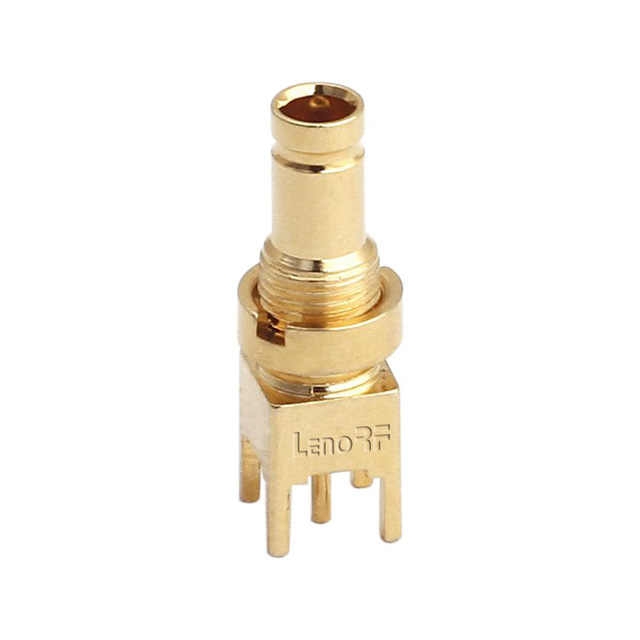

I connettori 1.0-2.3 (DIN 47297) vengono eseguiti a 50 ohm fino a 10 GHz e sono caratterizzati da un'elevata stabilità meccanica ed elettrica. Sono del 40% più piccoli della serie 1.6-5.6.
I connettori offrono vari meccanismi di accoppiamento in cui i tipi maschili possono essere collegati con qualsiasi tipo femminile. La versione a blocco rapido / spinta a pressione / versione di accoppiamento consente un'installazione rapida. Questa serie è conforme al CECC 22230 e din 47297.
Caratteristiche
Impedenza 50 Ω.
Interfaccia secondo CECC 22230, DIN 47297
Intervallo di frequenza DC a 10 GHz
Perdita di ritorno (connettore del cavo dritto)
≥ 32 dB @ DC a 1 GHz
≥ 23 dB @ 1 GHz a 4 GHz
≥ 16 dB @ 4 GHz a 10 GHz
Cicli di accoppiamento ≥ 500
Materiali ed elettroplavatura | |
Condotta | Placcatura in ottone / argento |
Isolante | PTFE. |
Corpo | Brass / Ternario. |
Altre parti | Placcatura in ottone / nichelato |
Prestazioni elettriche | |
Impedenza | 50 ohms. |
Intervallo di frequenze | 0-3ghz. |
Vswr. | ≤1.30. |
Valutazione della valutazione | 500 V. |
Ambientale | |
Valutazione della temperatura | -65 ° C a + 165 ° C |
Corrosione (spray salato) | MIL-STD-202, Metodo 101, Condizione B |
Vibrazione | MIL-STD-202, Metodo 204, Condizione D, 20 GS |
Shock | MIL-STD-202, Metodo 213, Condizione I, 100 GS |
Shock termico | MIL-STD-202, Metodo 107. Cond. B, -65 ° C a + 125 ° C |
Resistenza all'umidità | MIL-STD-202, Metodo 106, meno STEP 7B |
Pressione barometrica (altitudine) | MIL-STD-202, Metodo 105, Condizione c, 70K ft. |
