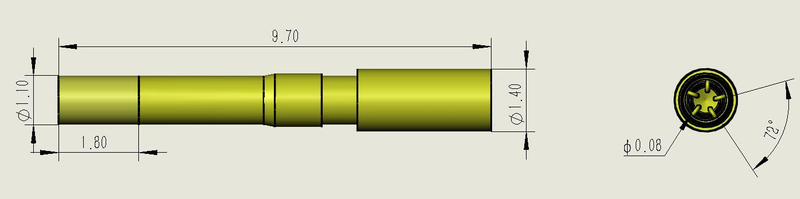

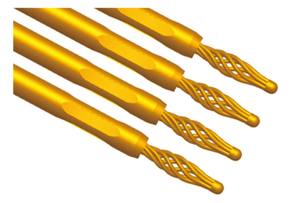

Vantaggi di contatto della molla iperboloidi:
.Over 1000 cicli di accoppiamento
.Low, spina stabile e forza di tiro
. Eigh shock e resistenza alle vibrazioni.
. Resistenza del contatto
.Perarting della temperatura variabile da -65 a 150 ° C
. Durata della misurazione inferiore a 1 μs
Materiale corpo: lega di rame
Trattamento superficiale: oro o scheggia.
Per pollice
| Articolo 项目. | Dimensione del contatto 接触 件 尺寸. | Barrel Awg. 后套. | Resistenza di contatto -Low Livello MΩ. 接触 电阻. | Test nominale Attuale A. 额定 测试 电流. | Forza di inserimento -Gauge (max) n 插入力 (最 大) | Forza di estrazione -Gauge (min) n 拔出力 (最 小) |
| 10 # | 3.18 ± 0,03. | 8/10. | 0.1 | 33.00 | 16.7 | 1.11 |
| 12 # | 2.39 ± 0,03. | 10/12. | 0.5 | 23.00 | 8.35 | 0.83 |
| 14 # | 1.98 ± 0,03. | 12/14. | 1 | 13.00 | 8.35 | 0.56 |
| 16 # | 1.59 ± 0,025. | 14/16. | 5 | 10.00 | 8.35 | 0.56 |
| 20 # | 1.02 ± 0,025. | 16/11/20. | 9 | 7.50 | 5.01 | 0.19 |
| 22 # | 0,762 ± 0,013. | 20/22/24. | 15 | 5.00 | 3.34 | 0.19 |
| 24 # | 0,635 ± 0,013. | 20/12/24/26. | 20 | 3.00 | 2.23 | 0.19 |
| 26 # | 0,508 ± 0,013. | 24/26. | 31 | 2.00 | 1.5 | 0.12 |
| 28 # | 0,381 ± 0,013. | 26/28. | 50 | 1.50 | 1 | 0.12 |
Per la metrica
| Articolo 项目. | Dimensione del contatto 接触 件 尺寸. | Barrel Awg. 后套. | Resistenza di contatto -Low Livello MΩ. 接触 电阻. | Test nominale Attuale A. 额定 测试 电流. | Forza di inserimento -Gauge (max) n 插入力 (最 大) | Forza di estrazione -Gauge (min) n 拔出力 (最 小) |
| 1 | 3.5 ± 0,03. | 8/10. | 0.1 | 33.0 | 16.7 | 1.11 |
| 2 | 3.0 ± 0,03. | 10/12. | 0.5 | 23.0 | 8.35 | 0.83 |
| 3 | 2,5 ± 0,03. | 12/14. | 0.8 | 15.0 | 8.35 | 0.56 |
| 4 | 2.0 ± 0,03. | 14/16. | 1 | 13.0 | 8.35 | 0.56 |
| 5 | 1,5 ± 0,03. | 16/11/20. | 5 | 10.0 | 8.35 | 0.56 |
| 6 | 1.0 ± 0,013. | 20/22/24. | 9 | 7.5 | 5.01 | 0.19 |
Vantaggi di contatto della molla iperboloidi:
.Over 1000 cicli di accoppiamento
.Low, spina stabile e forza di tiro
. Eigh shock e resistenza alle vibrazioni.
. Resistenza del contatto
.Perarting della temperatura variabile da -65 a 150 ° C
. Durata della misurazione inferiore a 1 μs
Materiale corpo: lega di rame
Trattamento superficiale: oro o scheggia.
Per pollice
| Articolo 项目. | Dimensione del contatto 接触 件 尺寸. | Barrel Awg. 后套. | Resistenza di contatto -Low Livello MΩ. 接触 电阻. | Test nominale Attuale A. 额定 测试 电流. | Forza di inserimento -Gauge (max) n 插入力 (最 大) | Forza di estrazione -Gauge (min) n 拔出力 (最 小) |
| 10 # | 3.18 ± 0,03. | 8/10. | 0.1 | 33.00 | 16.7 | 1.11 |
| 12 # | 2.39 ± 0,03. | 10/12. | 0.5 | 23.00 | 8.35 | 0.83 |
| 14 # | 1.98 ± 0,03. | 12/14. | 1 | 13.00 | 8.35 | 0.56 |
| 16 # | 1.59 ± 0,025. | 14/16. | 5 | 10.00 | 8.35 | 0.56 |
| 20 # | 1.02 ± 0,025. | 16/11/20. | 9 | 7.50 | 5.01 | 0.19 |
| 22 # | 0,762 ± 0,013. | 20/22/24. | 15 | 5.00 | 3.34 | 0.19 |
| 24 # | 0,635 ± 0,013. | 20/12/24/26. | 20 | 3.00 | 2.23 | 0.19 |
| 26 # | 0,508 ± 0,013. | 24/26. | 31 | 2.00 | 1.5 | 0.12 |
| 28 # | 0,381 ± 0,013. | 26/28. | 50 | 1.50 | 1 | 0.12 |
Per la metrica
| Articolo 项目. | Dimensione del contatto 接触 件 尺寸. | Barrel Awg. 后套. | Resistenza di contatto -Low Livello MΩ. 接触 电阻. | Test nominale Attuale A. 额定 测试 电流. | Forza di inserimento -Gauge (max) n 插入力 (最 大) | Forza di estrazione -Gauge (min) n 拔出力 (最 小) |
| 1 | 3.5 ± 0,03. | 8/10. | 0.1 | 33.0 | 16.7 | 1.11 |
| 2 | 3.0 ± 0,03. | 10/12. | 0.5 | 23.0 | 8.35 | 0.83 |
| 3 | 2,5 ± 0,03. | 12/14. | 0.8 | 15.0 | 8.35 | 0.56 |
| 4 | 2.0 ± 0,03. | 14/16. | 1 | 13.0 | 8.35 | 0.56 |
| 5 | 1,5 ± 0,03. | 16/11/20. | 5 | 10.0 | 8.35 | 0.56 |
| 6 | 1.0 ± 0,013. | 20/22/24. | 9 | 7.5 | 5.01 | 0.19 |
