Descrizione:

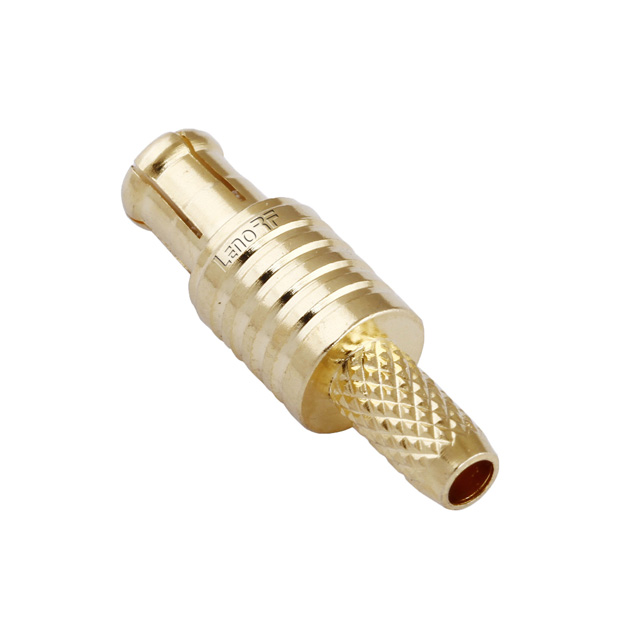

I connettori coassiali LENORF MCX 50 Ω sono dotati di un meccanismo di blocco a scatto. Sono applicati principalmente in collegamenti via cavo RF fino a 6 GHz come quelli trovati nei sistemi di comunicazione fissi e wireless. I connettori MCX offrono un'elevata affidabilità, una lunga durata, nonché un montaggio facile e veloce. I connettori PCB sono forniti in imballaggi di nastro e bobina per assemblaggio automatico alle schede e nelle vesciche.
I connettori MCX con impedenza caratteristica da 75 Ω sono disponibili su richiesta.
Portafoglio di prodotti
Connettori dei cavi
Connettori del pannello
Connettori PCB (versioni SMD e Solder)
Adattatori
Assemblee dei cavi
Caratteristiche
Impedenza 50 Ω.
Interfaccia secondo IEC 61169-36, CECC 22220
Intervallo di frequenza DC fino a 6 GHz
Perdita di ritorno ≥ 21 dB (tip.)
Cicli di accoppiamento ≥ 500
Meccanismo di blocco a scatto
Benefici
Piccole dimensioni
Blocco push / snap-on per disconnessione rapida e semplice
Riduzione delle dimensioni del 30% rispetto ai connettori SMB
Alta affidabilità, lunga durata
Montaggio facile e veloce
Materiali ed elettroplavatura | |
Condotta | Placcatura in ottone / argento |
Isolante | PTFE. |
Corpo | Brass / Ternario. |
Altre parti | Placcatura in ottone / nichelato |
Prestazioni elettriche | |
Impedenza | 50 ohms. |
Intervallo di frequenze | 0-6GHZ. |
Vswr. | ≤1.10. |
Valutazione della valutazione | 500 V. |
Ambientale | |
Valutazione della temperatura | -65 ° C a + 165 ° C |
Corrosione (spray salato) | MIL-STD-202, Metodo 101, Condizione B |
Vibrazione | MIL-STD-202, Metodo 204, Condizione D, 20 GS |
Shock | MIL-STD-202, Metodo 213, Condizione I, 100 GS |
Shock termico | MIL-STD-202, Metodo 107. Cond. B, -65 ° C a + 125 ° C |
Resistenza all'umidità | MIL-STD-202, Metodo 106, meno STEP 7B |
Pressione barometrica (altitudine) | MIL-STD-202, Metodo 105, Condizione c, 70K ft. |
Descrizione:
I connettori coassiali LENORF MCX 50 Ω sono dotati di un meccanismo di blocco a scatto. Sono applicati principalmente in collegamenti via cavo RF fino a 6 GHz come quelli trovati nei sistemi di comunicazione fissi e wireless. I connettori MCX offrono un'elevata affidabilità, una lunga durata, nonché un montaggio facile e veloce. I connettori PCB sono forniti in imballaggi di nastro e bobina per assemblaggio automatico alle schede e nelle vesciche.
I connettori MCX con impedenza caratteristica da 75 Ω sono disponibili su richiesta.
Portafoglio di prodotti
Connettori dei cavi
Connettori del pannello
Connettori PCB (versioni SMD e Solder)
Adattatori
Assemblee dei cavi
Caratteristiche
Impedenza 50 Ω.
Interfaccia secondo IEC 61169-36, CECC 22220
Intervallo di frequenza DC fino a 6 GHz
Perdita di ritorno ≥ 21 dB (tip.)
Cicli di accoppiamento ≥ 500
Meccanismo di blocco a scatto
Benefici
Piccole dimensioni
Blocco push / snap-on per disconnessione rapida e semplice
Riduzione delle dimensioni del 30% rispetto ai connettori SMB
Alta affidabilità, lunga durata
Montaggio facile e veloce
Materiali ed elettroplavatura | |
Condotta | Placcatura in ottone / argento |
Isolante | PTFE. |
Corpo | Brass / Ternario. |
Altre parti | Placcatura in ottone / nichelato |
Prestazioni elettriche | |
Impedenza | 50 ohms. |
Intervallo di frequenze | 0-6GHZ. |
Vswr. | ≤1.10. |
Valutazione della valutazione | 500 V. |
Ambientale | |
Valutazione della temperatura | -65 ° C a + 165 ° C |
Corrosione (spray salato) | MIL-STD-202, Metodo 101, Condizione B |
Vibrazione | MIL-STD-202, Metodo 204, Condizione D, 20 GS |
Shock | MIL-STD-202, Metodo 213, Condizione I, 100 GS |
Shock termico | MIL-STD-202, Metodo 107. Cond. B, -65 ° C a + 125 ° C |
Resistenza all'umidità | MIL-STD-202, Metodo 106, meno STEP 7B |
Pressione barometrica (altitudine) | MIL-STD-202, Metodo 105, Condizione c, 70K ft. |
