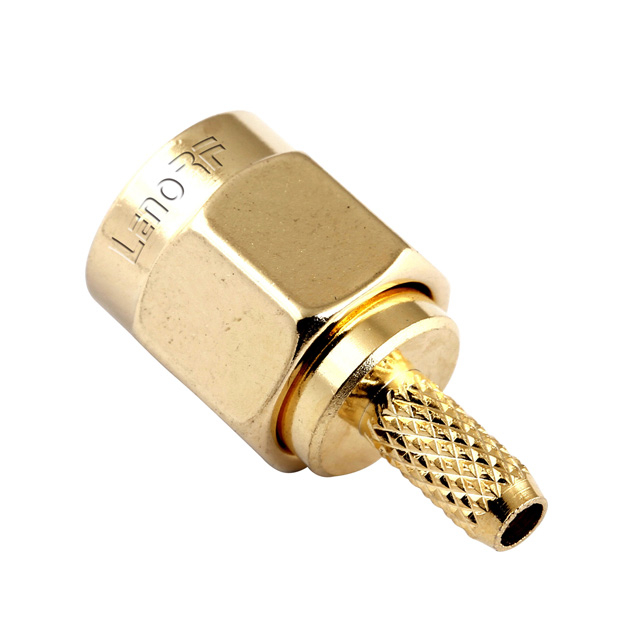

Sma_rf_connectors_male_crimp_for_rg316.

Descrizione:

I connettori coassiali Lenorf SMA offrono alta qualità e ad alte prestazioni. Questi connettori a blocchi a vite con coppia massima definita garantiscono un'elevata affidabilità, una lunga durata, un'elevata stabilità meccanica e eccellenti caratteristiche elettriche. Il contatto esterno montato consente escursioni a frequenza superba fino a 18 GHz e prestazioni di perdita di ritorno di ≥ 30 dB. I connettori SMA possono essere applicati in varie applicazioni RF quali telecomunicazione e comunicazione mobile, apparecchiature e strumenti di prova e misurazione.

Selezione del prodotto

Connettori dei cavi

Connettori del pannello

Connettori PCB.

Assemblee dei cavi

Adattatori e terminazioni

Attrezzature di misurazione e guide d'onda

Strumenti e accessori

Caratteristiche

Impedenza 50 Ω.

Interfaccia secondo IEC 60169-15, EN 122110, MIL-STD-348A, Fig. 310

Intervallo di frequenza DC a 18 GHz

Perdita di ritorno (connettore del cavo dritto) ≥ 30 dB (tip.)

Cicli di accoppiamento cubo / acciaio inossidabile ≥ 500; Cuzn ≥ 100.

Coppia di prova di accoppiamento: cubo / acciaio inossidabile ≥ 1,7 Nm; Cuzn ≥ 0,6 Nm

Torque di accoppiamento Consigliato: cubo / acciaio inossidabile 0,8 Nm a 1,1 Nm; Cuzn ≥ 0,5 Nm

Meccanismo di blocco a vite

BUTTED CONTATTO ESTERNO.

Benefici

Alta qualità e ad alte prestazioni

Definita la coppia massima

Alta affidabilità

Lunga durata e alta stabilità meccanica

Eccellenti caratteristiche elettriche fino a 18 GHz

Eccellenti prestazioni di perdita di ritorno ≥ 30 dB
