| Parte del genere | ZT26. | |

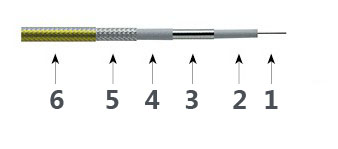

| Struttura del cavo | ||
| No | Materiale e finitura superficiale | |
| 1 | Condotta: | Filo Cooper placcato argento |
| 2 | Isolante: | LD-PTFE. |
| 3 | Braiding interno: | Nastro Cooper placcato argento |
| 4 | Intercalare | LD-PTFE. |
| 5 | Braiding esterno: | Intrecciatura collaccata argento Cooper |
| 6 | Giacca giacca: | Prep |
| Meccanismo caratteristico | ||||
| Dimensione | mm. | Pollice | ||
| Condotta | 0.91 | 0.036 | ||
| Isolante | 2.65 | 0.104 | ||
| Intrecciatura interna | 2.85 | 0.112 | ||
| Intercalare | 3.09 | 0.122 | ||
| Treccia esterna | 3.54 | 0.14 | ||
| Giacca | 4.6 | 0.181 | ||
| Peso | 0,04 kg / m. | |||
| Min.bending radius. | (Dinamico 46.0mm), (statico 18,0 mm) | |||
| Ciclo | > 5000. | |||
| Intervallo di temperatura | -55 ℃ ~ + 125 ℃ | |||
| Prestazioni elettriche | ||||
| Connettore | 6GHZ. | 18 GHz. | 26,5 GHZ. | |
| Vswr max. | SMA / 3,5mm. | 1.15: 1. | 1,25: 1. | 1.30: 1. |
| N | 1.15: 1. | 1,25: 1. | — | |
| TNC. | 1.15: 1. | 1.30: 1. | — | |
| Impendenza | 50Ω. | |||
| Propagazione della velocità | 76% | |||
| Efficienza di schermatura | > 90 dB. | |||
| Stabilità dell'ampiezza | <± 0,03DB⑥26.5GHZ. | |||
| Stabilità della fase di piegatura | <± 2,7 ° ⑥26.5GHz | |||
| Attenuazione (25 ℃) | ||||
| Frequenza (MHz) | DB / 100FT. | DB / 100m. | ||
| 1000 | 11.5 | 37.6 | ||
| 3000 | 20 | 65.6 | ||
| 6000 | 28.5 | 93.6 | ||
| 10000 | 37.1 | 121.8 | ||
| 12000 | 40.8 | 133.9 | ||
| 18000 | 50.4 | 161.4 | ||
| 26500 | 61.8 | 202.8 | ||
| Potenza media (25 ℃, livello del mare, solo cavo) | ||||
| FREQUENZA (GHZ) | Watts. | |||
| 1000 | 505 | |||
| 3000 | 289 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 142 | |||
| 18000 | 115 | |||
| 26500 | 94 | |||
