| Parte del genere | ZT26S. | |

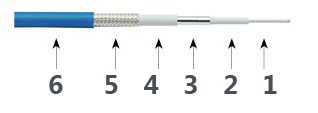

| Struttura del cavo | ||
| No | Materiale e finitura superficiale | |
| 1 | Condotta: | Filo Cooper placcato argento |
| 2 | Isolante: | LD-PTFE. |
| 3 | Braiding interno: | Nastro Cooper placcato argento |
| 4 | Intercalare | LD-PTFE. |
| 5 | Braiding esterno: | Intrecciatura collaccata argento Cooper |
| 6 | Giacca giacca: | Pur. |
| Meccanismo caratteristico | |||
| Dimensione | mm. | Pollice | |
| Condotta | 1.02 | 0.04 | |
| Isolante | 3.07 | 0.121 | |
| Intrecciatura interna | 3.27 | 0.129 | |
| Intercalare | 3.47 | 0.137 | |
| Treccia esterna | 3.8 | 0.15 | |
| Giacca | 5.2 | 0.205 | |
| Peso | 0,065 kg / m. | ||
| Min.bending radius. | (Dynamic 52.0mm), (statico 25,0 mm) | ||
| Ciclo | > 5000. | ||
| Intervallo di temperatura | -55 ℃ ~ + 85 ℃ | ||
| Prestazioni elettriche | |||
| 6GHZ. | 18 GHz. | 26,5 GHZ. | |
| Vswr max. | SMA / 3.5mm 1.15: 1 | 1,25: 1. | 1.30: 1. |
| N 1.15: 1 | 1,25: 1. | ||
| TNC1.15: 1. | 1.30: 1. | ||
| Impendenza | 50Ω. | ||
| Propagazione della velocità | 76% | ||
| Efficienza di schermatura | > 90 dB. | ||
| Stabilità dell'ampiezza | <± 0,03DB⑥26.5GHZ. | ||
| Stabilità della fase di piegatura | <± 2,7 ° @ 26,5 GHz | ||
| Attenuazione (25 ℃) | |||
| Frequenza (MHz) | DB / 100FT. | DB / 100m. | |
| 1000 | 10.7 | 35 | |
| 3000 | 20.7 | 68 | |
| 6000 | 28.7 | 94 | |
| 10000 | 42.4 | 139 | |
| 12000 | 45.1 | 148 | |
| 18000 | 53.6 | 176 | |
| 26500 | 68.6 | 225 | |
| Potenza media (25 ℃, livello del mare, solo cavo) | |||
| FREQUENZA (GHZ) | Watts. | ||
| 1000 | 149 | ||
| 3000 | 85 | ||
| 6000 | 55 | ||
| 10000 | 41 | ||
| 12000 | 37 | ||
| 18000 | 29 | ||
| 26500 | 23 | ||
