| Parte del genere | ZT40. | |

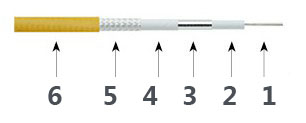

| Struttura del cavo | ||
| No | Materiale e finitura superficiale | |
| 1 | Condotta: | Filo Cooper placcato argento |
| 2 | Isolante: | LD-PTFE. |
| 3 | Braiding interno: | Nastro Cooper placcato argento |
| 4 | Intercalare | LD-PTFE. |
| 5 | Braiding esterno: | Intrecciatura collaccata argento Cooper |
| 6 | Giacca giacca: | Prep |
| Meccanismo caratteristico | ||||
| Dimensione | mm. | Pollice | ||
| Condotta | 0.92 | 0.036 | ||
| Isolante | 2.5 | 0.098 | ||
| Intrecciatura interna | 2.66 | 0.105 | ||
| Intercalare | 2.95 | 0.116 | ||
| Treccia esterna | 3.11 | 0.122 | ||
| Giacca | 3.8 | 0.15 | ||
| Peso | 0,033 kg / m | |||
| Min.bending radius. | (Dinamico 38,0 mm), | Statico 14,4mm) | ||
| Ciclo | > 5000. | |||
| Intervallo di temperatura | -55 ℃ ~ + 165 ℃ | |||
| Prestazioni elettriche | ||||
| Connettore | 18 GHz. | 26,5 GHZ. | 40GHZ. | |
| Vswr max. | 2,92 mm | 1,25: 1. | 1.30: 1. | 1.30: 1. |
| 2,4 mm | 1,25: 1. | 1.30: 1. | 1.30: 1. | |
| Impendenza | 50Ω. | |||
| Propagazione della velocità | 83% | |||
| Efficienza di salsiere | > 90 dB. | |||
| Stabilità dell'ampiezza | <± 0.04db@40GHz. | |||
| Stabilità della fase di piegatura | <± 4 ° @ 40GHz | |||
| Attenuazione (25 ℃) | ||||
| Frequenza (MHz) | db / 100 ft | DB / 100m. | ||
| 1000 | 11.4 | 37.5 | ||
| 3000 | 20 | 65.7 | ||
| 6000 | 28.6 | 93.8 | ||
| 10000 | 37.3 | 122.4 | ||
| 12000 | 41.4 | 135.8 | ||
| 18000 | 50.8 | 166.7 | ||
| 26500 | 62.4 | 204.8 | ||
| 40000 | 77.7 | 254.8 | ||
| Potenza media (25 ℃, livello del mare, solo cavo) | ||||
| Frequenza (MHz) | Watts. | |||
| 1000 | 509 | |||
| 3000 | 291 | |||
| 6000 | 203 | |||
| 10000 | 156 | |||
| 12000 | 141 | |||
| 18000 | 115 | |||
| 26500 | 93 | |||
| 40000 | 75 | |||
