| Parte del genere | ZT67. | |

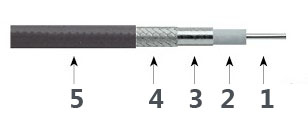

| Struttura del cavo | ||
| No | Materiale e finitura superficiale | |
| 1 | Condotta: | Filo Cooper placcato argento |
| 2 | Isolante: | PE. |
| 3 | Braiding interno: | Nastro Cooper placcato argento |
| 4 | Braiding esterno: | Intrecciatura collaccata argento Cooper |
| 5 | Giacca giacca: | Prep |
| Meccanismo caratteristico | |||||
| Dimensione | mm. | Pollice | |||
| Condotta | 0.5 | 0.02 | |||
| Isolante | 1.5 | 0.059 | |||
| Intrecciatura interna | 1.64 | 0.065 | |||
| Treccia esterna | 1.89 | 0.074 | |||
| Giacca | 2.2 | 0.087 | |||
| Peso | 0,016 kg / M. | ||||
| Min.bending radius. | (Dinamico 22.0mm), (statico 8,8 mm) | ||||
| Ciclo | > 5000. | ||||
| Intervallo di temperatura | -55 ℃ - + 125 ℃ | ||||
| Prestazioni elettriche | |||||
| Vswr max. | Connettore | 18 GHz. | 40GHZ. | 50GHZ. | 67 GHz. |
| 1.85mm. | 1.20: 1. | 1.30: 1. | 1.40: 1. | 1,50: 1. | |
| Impendenza | 50 Ω. | ||||
| Propagazione della velocità | 76% | ||||
| Efficienza di schermatura | > 90 dB. | ||||
| Stabilità dell'ampiezza | <± 0,15db@67ghz. | ||||
| Stabilità della fase di piegatura | <± 6.7 ° @ 67GHz | ||||
| Attenuazione (25 ℃) | |||||
| Frequenza (MHz) | DB / 100FT. | DB / 100m. | |||
| 1000 | 19.49 | 64 | |||
| 3000 | 34.11 | 112 | |||
| 6000 | 48.73 | 160 | |||
| 18000 | 87.41 | 287 | |||
| 26500 | 107.82 | 354 | |||
| 40000 | 135.23 | 444 | |||
| 50000 | 153.2 | 503 | |||
| 67000 | 180.01 | 591 | |||
| Potenza media (25 ℃, livello del mare, solo cavo) | |||||
| FREQUENZA (GHZ) | Watts. | ||||
| 1000 | 97 | ||||
| 3000 | 55 | ||||
| 6000 | 38 | ||||
| 18000 | 21 | ||||
| 26500 | 17 | ||||
| 40000 | 14 | ||||
| 50000 | 13 | ||||
| 67000 | 12 | ||||
