| Parte del genere | ZT50. | |

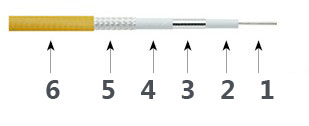

| Struttura del cavo | ||
| No | Materiale e finitura superficiale | |
| 1 | Condotta: | Filo Cooper placcato argento |
| 2 | Isolante: | LD-PTFE. |
| 3 | Braiding interno: | Nastro Cooper placcato argento |
| 4 | Intercalare | LD-PTFE. |
| 5 | Braiding esterno: | Intrecciatura collaccata argento Cooper |
| 6 | Giacca giacca: | Prep |
| Meccanismo caratteristico | |||||
| Dimensione | mm. | Pollice | |||
| Condotta | 0.72 | 0.028 | |||
| Isolante | 2.21 | 0.087 | |||
| Intrecciatura interna | 2.38 | 0.094 | |||
| Intercalare | 2.68 | 0.106 | |||
| Treccia esterna | 3.14 | 0.124 | |||
| Giacca | 3.6 | 0.142 | |||
| Peso | 0,034 kg / m. | ||||
| Min.bending radius. | (Dinamico 36,0 mm), (statico 14,4 mm) | ||||
| Ciclo | > 5000. | ||||
| Intervallo di temperatura | -55 ℃ - + 125 ℃ | ||||
| Prestazioni elettriche | |||||
| Connettore | 18 GHz. | 26,5 GHZ. | 40GHZ. | 50GHZ. | |
| Vswr max. | 2.92mm. | 1,25: 1. | 1.30: 1. | 1.30: 1. | - |
| 2.4mm. | 1,25: 1. | 1.30: 1. | 1.30: 1. | 1.35: 1. | |
| Impendenza | 50 Ω. | ||||
| Propagazione della velocità | 76% | ||||
| Efficienza di schermatura | > 90 dB. | ||||
| Stabilità dell'ampiezza | <± 0.05db@50ghz. | ||||
| Stabilità della fase di piegatura | <± 5 ° @ 50GHz | ||||
| Attenuazione (25 ℃) | |||||
| Frequenza (MHz) | DB / 100FT. | DB / 100m. | |||
| 1000 | 13.4 | 43.8 | |||
| 3000 | 23.3 | 76.4 | |||
| 6000 | 33.2 | 108.8 | |||
| 12000 | 48.2 | 158.1 | |||
| 18000 | 58.5 | 191.8 | |||
| 26500 | 71.6 | 234.8 | |||
| 40000 | 88.9 | 291.7 | |||
| 50000 | 100.2 | 328.5 | |||
| Potenza media (25 ℃, livello del mare, solo cavo) | |||||
| FREQUENZA (GHZ) | Watts. | ||||
| 1000 | 250 | ||||
| 3000 | 140 | ||||
| 6000 | 130 | ||||
| 12000 | 80 | ||||
| 18000 | 72 | ||||
| 26500 | 66 | ||||
| 40000 | 60 | ||||
| 50000 | 56 | ||||
